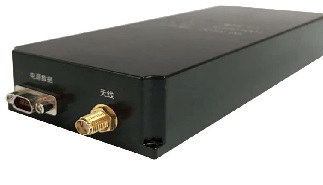

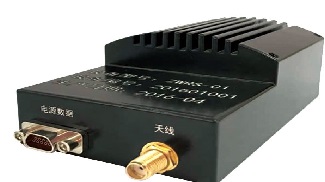

机载弹载测控系统
产品简介及用途
机载、弹载测控系统主要完成飞行器传感器信号、数字量信号、图像信息的采集、编码及调制发射。同时也可接收、解调地面测控站发送的控制指令、安控指令，并发送至指令执行机构，完成飞行器的飞行控制和安全控制，并将接收的指令信息通过遥测链路发送至地面接收站以确认飞行器是否收到指令或通信链路是否畅通。
主要特点
● 可接收两路或一路（左旋或右旋）中频信号，具有左右旋极化分集合成功能。
● 具有数字中频解调功能，可 MSD 检测、TPC 译码，通过上位机软件选择实现。
● 具有 PCM 模拟器功能，输出模拟 PCM 信号完成单板视频回路自检；具备PCM 数据加、解密接口处理能力。
技术指标
| 中心频率 | 70MHz/140MHz MSD+TPC | |||
| 信号电平 | -30 ～ -10dBm，可调 | |||
| 解调体制 | PCM-FM、PCM-BPSK/QPSK、PCM-CDMA-BPSK | |||
| PCM | PCM 码率 | 1Kbps ～ 20Mbps | ||
| PCM 码型 | NRZ-L、M、S，BIφ-L、M、S，RNRZ-L | |||
| 遥测帧结构 | 符合 GJB21.2A 规范、IRIG106 标准 | |||
| 灵敏度 | FM | -129dBw，2Mbps，Pe ≤ 1×10-4 | ||
| BPSK | -151dBw，10kbps，Pe ≤ 1×10-4 | |||
| MSD+TPC | 灵敏度 | MSD+TPC 增益不小于 5dB，在 TPC 矩阵为（64,57）×（64,57），Pe<1×10-4 时 | ||
| MSD | MSD 支持 5 个符号以上的检测。 | |||
| TPC | 完全软核实现编译码，支持（32,26）×（32,26）、（64,57）×（64,57）、（128,120）×（128,120）等。 | |||
| CDMA | 数据速率 | 1Kbps ～ 500Kbps | 伪码类型 | GOLD、m 序列 |
| 伪码长度 | 63、127、255、511、1023、2047 | 卷积码 | (2,1,7), 符合遥测标准《GJB 1549-92》 | |
