图传（网传）数据链系统
产品简介及用途
数据链系统包括机载终端与地面终端，用于建立无人机与地面监控设备之间的无线链路，将一路图像和一路 RS-422 数据传输在地面固定设备并分别解析出来。
机载设备

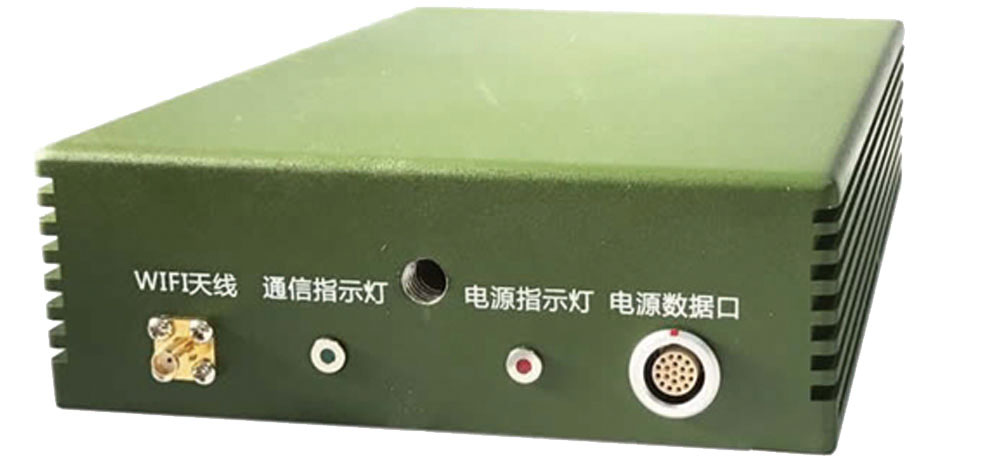

地面设备
主要特点
体积小、传输距离远，地面端可单兵背负，适用于无人机图传、边防巡逻、紧急救援、实时监控。
技术指标
| 作用距离 | ≥ 10km（保证视距条件下） |
| 工作频段 | 340MHz~580MHz |
| 图像传输速率 | ≥ 4Mbps |
| 数据速率 | ≥ 115200bps |
| 数据误码率 | ＜ 1×10-6 |
| 数据延时 | ≤ 50ms |
| 机载设备 | 地面设备 | |
| 设备尺寸 | ≤ 135mm×8mm×29mm | 213mm×163mm×55mm |
| 定位孔尺寸 | ≤ 117mm×65mm | |
| 重量 | ≤ 0.5Kg | ≤ 2.0Kg |
| 功耗 | ≤ 10W | ≤ 30W |
| 供电 | DC28V±3V | DC28V±3V |
| 数据接口 | RS422 接口，RS232 接口 | RS422 接口， RJ45 以太网口 |
| 图像接口 | RJ45 以太网口 | RJ45 以太网口 |
| 工作温度 | -40℃ ~60℃ | -40℃ ~60℃ |
