低时延图传数据链系统（ZWTCSJL-20）
产品简介及用途
低时延图传数据链系统用于建立目标与地面发控车之间的无线链路，将目标图像实时传输并显示在地面发控车显示屏上，由操作人员分析并锁定目标后将锁定信息返回到目标，同时，该系统还可兼顾数据遥测。

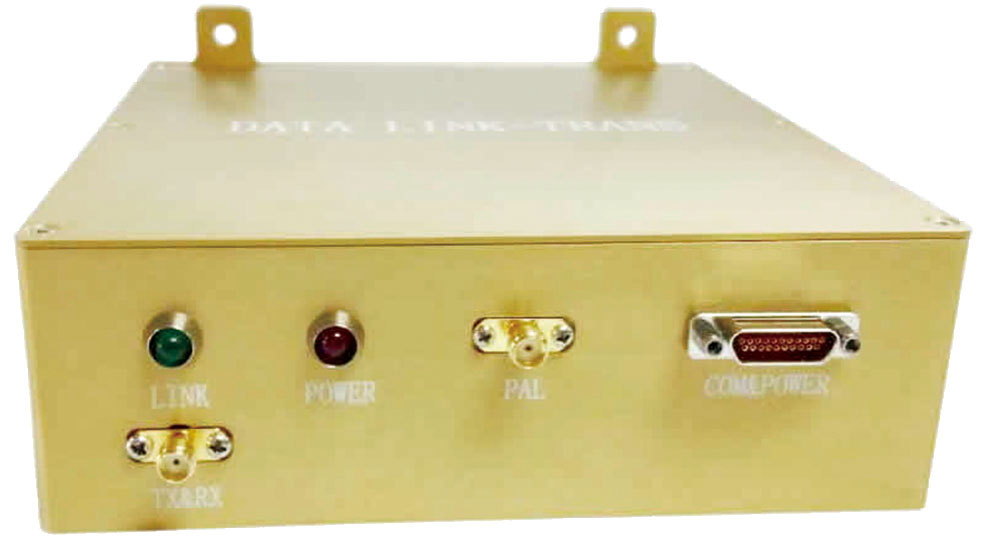

机载设备

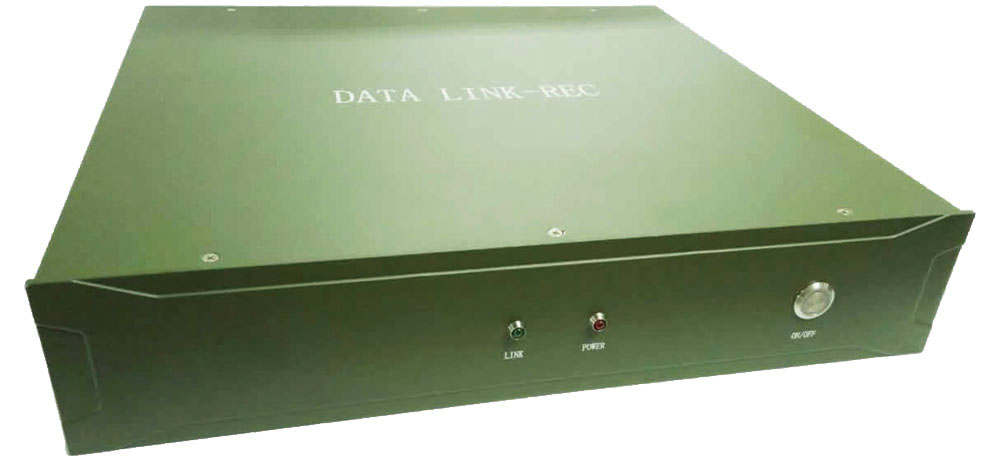

地面设备
主要特点
传输距离可达到 20KM 以上，同时完成图像和数据的一对一传输。系统采用时分双工，可进行软件加密，图像延时低。
技术指标
| 作用距离 | ≥ 20km （保证视距条件下） | 遥测数据速率 | ≥ 125kbps |
| 数据误码率 | ＜ 1×10-6 | ||
| 工作频段 | 340MHz~580MHz | 数据延时 | ≤ 50ms |
| 图像传输速率 | ≥ 4Mbps | 图像延时 | ≤ 200ms |
| 机载设备 | 地面设备 | |
| 设备尺寸 | ≤ 170mm×150mm×50mm （该设备为定制设备，尺寸可按客户需求进行设计） | 标准 2U 上架机箱 |
| 定位孔尺寸 | ≤ 110mm×65mm | |
| 重量 | ≤ 2.0Kg | ≤ 10.0Kg |
| 功耗 | ≤ 50W | ≤ 100W |
| 供电 | DC28V±3V | DC28V±3V 或 AC220V |
| 数据接口 | RS422 接口，RS232 接口 | RS422 接口，RS232 接口，RJ45 以太网口 |
| 图像接口 | PAL 接口 | PAL 接口 |
| 工作温度 | -40℃ ~60℃ | -40℃ ~60℃ |
