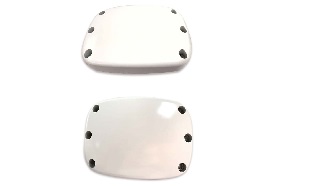

机载北斗双模一体天线
产品简介及用途
本天线具有 BD-2 B3/B1/S，GPS-L1 信号接收能力以及
BD-2L 信号发射能力。可用于机载卫星导航定位及北斗短报
文的接收和发送。
主要特点
体积小，功耗低，低噪声系数，良好的发射能力及环境适应性。
技术指标
| 工作电压 | 发射：+28VDC，接收：+12VDC |
| 阻抗 | 50 欧姆 |
| 隔离度 | L 对 S@ ≥ 20dB；L 对 B3@ ≥ 20dB；L 对 L1/B1@ ≥ 10dB |
| 外形尺寸 | 不大于 161mm×111mm×31mm（不含连接器） |
| 整机功耗 | 发射≤ 56W, 接收≤ 1.5W |
| 端口驻波比 | ≤ 1.5dB |
| BD2-B1/B3、 GPS-L1 天线 | 天线增益：≥ 3dBi； 3dB 波束宽度≥ 120° 方向角：360° ； 交叉极化抑制：≥ 15Db ； 轴比：≤ 3dB |
| S/L 天线 | 天线增益：≥ 3dBi 3dB 波束宽度：≥ 120° 方向角：360° 交叉极化抑制：≥ 15dB 轴比：≤ 3dB L 波段发射功率：≥ 40dBm S 频点带外抑制：≥ 50dB@（2510 MHz~2530MHz） ≥ 40dB@（2412MHz~2472MHz） |
